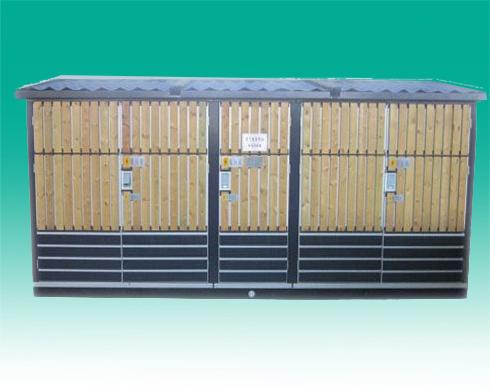

箱式变电站
发布：2021-03-16 08:04:00 阅读：（736）
产品阐述
|
|
|
|
【 详细说明 】 |
|
适用范围 箱式变电站_适用于箱式变电站、环网柜、配电箱邮电户外交换箱、农网箱等各种成套电器的外壳，它是一种高新技术和环保材料结合的新产品，目前该种非金属外壳箱式变电站已被江苏省电工委员会列入推广使用的实用中高压电气设备。
箱式变电站_结构特点 1、整体坚固，机械强度高、抗冲击性好； 2、箱变门框使用2mm铝合金板，强度高、冲击性能好； 3、面层质密均匀，防腐蚀、防冻、防凝霜、防裂、防火阻燃、防静电； 4、密封性好，能有效的降低噪音，防止粉尘的侵入； 5、导热系数低，隔热性能好，抗爆晒性能强； 6、箱体底部二侧装有固定式或推拉式起吊装置，便于起吊、运输，底框四周均安装接地装置点； 7、外形美观，经济实用，寿命长，免维修，抵御环境污染能力强； 8、本产品符合国际环保要求； 9、可根据不同要求、外形和颜色与合奏为的建筑相协调。
箱式变电站的主要技术参数
类型名称 | 普通型 ZBW型或XWB型 | 紧凑型ZB1—36型 | 紧凑型GE、COOPER（库伯） | 紧凑型GE、COOPER（库伯） | 10KV进线装置 | SM6型、FN5型等 | HXGN6-10型 SF6环网开关 | 四位置开关 | 四位置开关 | 变压器型号 | S9-500型或其他 | S9-500 | SH（GE）-500 | COOPER-500 （相当S7） | | 10/0.4 | 10/0.4 | 10/0.4 | 10/0.4 | 分接电压 | ±2×2.5% | +3×2.5% | -1×2.5% | ±2×2.5% | 连接组别 | Y，yn | D，yn11 | D，yn11 | D，yn11 | 高压电流（A） | 高压为28.9或者其他 | 28.9 | 28.9 | 28.9 | 阻抗电压百分数 | 4%或其他 | 4% | 4% | 4% | 空载损耗（W） | 960 | 960 | 270 | 相当S7 | 负载损耗（W） | 5100 | 5100 | 5100 | 相当S7 | 低压配电回路 | 4~6回 | 3~4回 | 标准1回 |
|
工作条件
1、海拔高度：低于1000m；
2、周围环境温度最高不超过+40℃,最低不低于-25℃,24小时周期内平均温度不超过+35℃
3、户外风速不超过35m/s;
4、空气相对温度不超过90%(+25℃)
5、地震水平加速度不大于0.4m/S2，垂直加速度不大于0.2m/S2。
6、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注：特殊使用条件，订货时与我厂协商解决。
结构特点.
1、本产品由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔室，即高压室，变压器室和低压室。高压室功能齐全，高压室由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S7、S9以及其他低损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
2、高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠、操作维护方便 3、采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器满足负荷运行。
|
|
