CT19B型弹簧操动机构

发布：2021-03-16 07:52:47 阅读：（795）

产品阐述

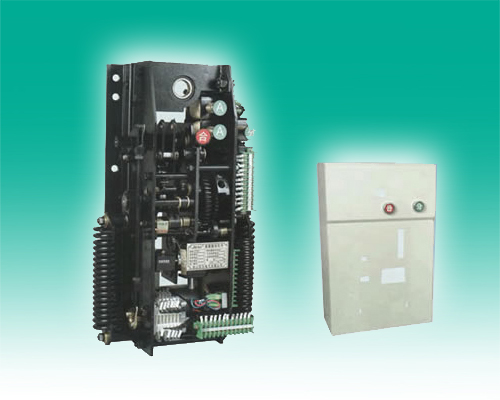

CT19B型弹簧操动机构
产品介绍

CT19B型弹簧操动机构

◎概述

本产品可以操作各类10KV固定柜上之ZN28型户内高压真空断路器及其合闸功与之相当的其他各类高压断路器之用.有过电流及失压脱扣保护功能,其寿机械寿命为2000次.由于该构宽宽比CT19A型有缩小,宽度仅300mm,不仅增加了机构整体的稳定性,更适宜于老柜上的无油化改造用.(该机构输出转换为50°～55°)

◎主要技术参数

规格	重量kg	体积高×宽×深mm	电坳机输入功率(W)	合闸弹簧(mm)	匹配真空断路器开断电流（KA）
CT19B-Ⅰ	38	550×330×180	110	φ7	20
CT19B-Ⅱ	38	550×330×180	110	φ8	31.5
CT19B-Ⅲ	38	550×330×180	150	φ8+φ4	40

1.储能电机采用单相永磁直流电机,如用户需要采用交流电流电源时,则增加啬全波整流电流,(桥堆)供给储能电动机工作.

2.合分闸电磁铁采用螺管式电磁铁.

3.机构输出轴工作转动角为50～55度.

CD19B机构主要技术数据表(表内所列电阻值均为温度＋20℃时数值)

额定工作电压(V)		～110	～220	～380	-48	-110	-220
额定工作电流(A)	分	2.8	1.6			2.3	1.5
额定工作电流(A)	合	1.5	1			1.5	0.68
额定电功率(W)	分	308	352			255	264
额定电功率(W)	合	105	220			165	150
20℃时线圈电阻值(Ω)	分	12±0.6	48±2.4			48±2.5	190±10
20℃时线圈电阻值(Ω)	合	20±1	73±4			73±4	325±15
正常工作电压范围	合闸:85%～110%额定工作电压分闸:65%～120%额定工作电压,小于30％的额定工作电压时不得分闸

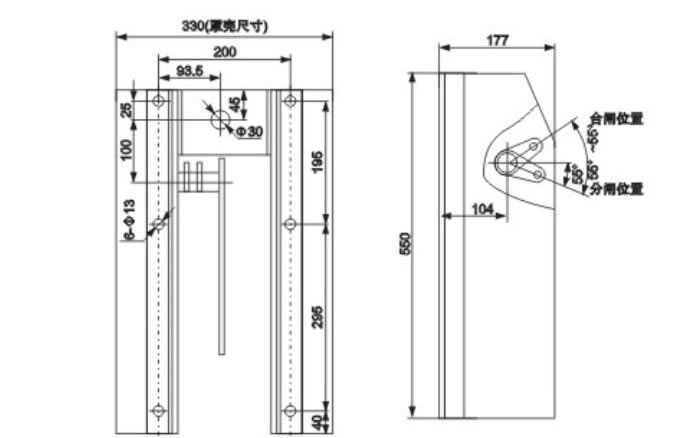

◎外形安装尺寸
