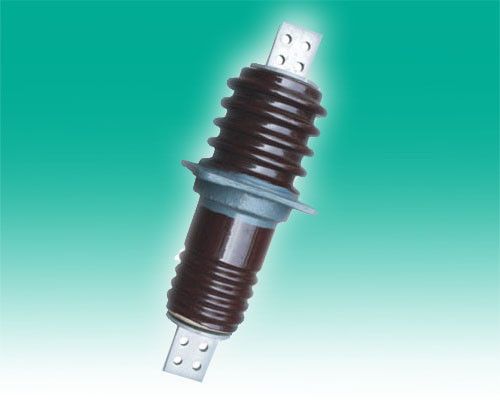

CWB-10-1000穿墙套管

产品阐述

产品介绍

产品说明及使用方法：

高压穿墙套管CM,CMW,CME,CMD母线式穿墙套管

一、概述——CM,CMW,CME,CMD母线式穿墙套管

 高压穿墙套管：以下简称套管）适用于额定电压（10～35)kV， 频率（15～60）Hz的三相交流系统电站和变电所配电装置上 ，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用.

使用环境条件
1)户内套管
环境温度不高于＋40℃，不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90％
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动

2)户外套管
环境温度不高于＋40℃，不低于-40℃；
海拔不超过l000m；
风速不大于34m/s
产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；
无经常性的剧烈振动
　

二、产品特点

  套管由瓷件、金属附件、安装法兰和导电排（杆）等组成.

三、用途及分类

  穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘.
  穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管.按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管.
  当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题.
  户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成.母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）.
  穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定.

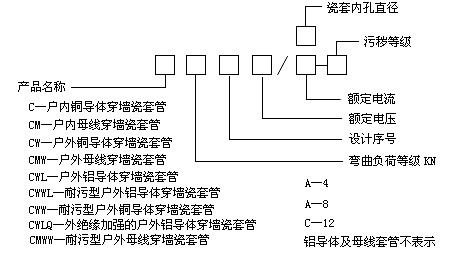

四、型号说明

五、安装使用说明

  1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m之电站及变电所配电装置.
  2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所.
  3.穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施.
  4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔.

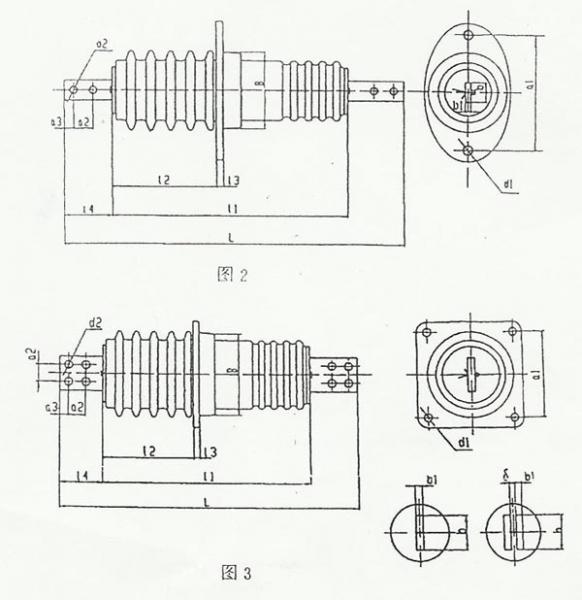

六、外形及安装尺寸
