LXWP-100耐污型悬式玻璃绝缘子

发布：2021-03-17 02:06:28 阅读：（774）

LXWP-100耐污型悬式玻璃绝缘子

产品阐述

产品说明及使用方法：

LXWP-100耐污型悬式玻璃绝缘子

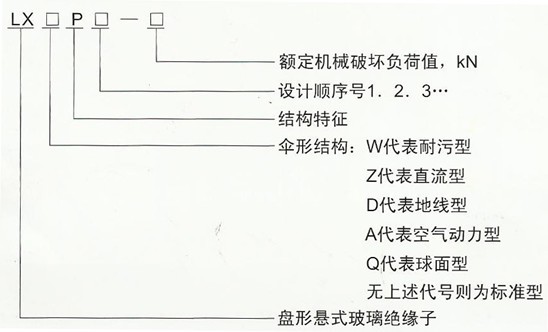

一、型号

二、外形及参数

通用代号	U100BP/146H	U100BP/146H	U100BP/146H
电气绝缘子型号	LXHP₃-100	LXHP₄-100	LXHP₆-100
( mm )公称直径 D	260	280	320
( mm )结构高度 H	146	146	146
( mm )公称爬电距离 L	400	450	550
( mm )联接型式	16	16	16
( kN )机械破坏负荷	100	100	100
( kN )逐个拉伸负荷试验	50	50	50
( kV )工频湿耐受电压	45	45	45
( kV )雷电冲击耐受电压	110	125	140
( P.U )冲击击穿电压	2.8	2.8	2.8
( kV )工频击穿电压	130	130	130
( µV )无线电干扰 ( 10kV,1MHz)	50	50	50
( kV )可见电晕脚 / 帽	18/22	18/22	18/22
工频电弧试验	0.12s/20kA	0.12s/20kA	0.12s/20kA
( kg )绝缘子单片净重	5.4	5.8	9.2
