LXWP-160耐污型悬式玻璃绝缘子
发布：2021-03-17 02:04:54 阅读：（738）
产品阐述
LXWP-160耐污型悬式玻璃绝缘子

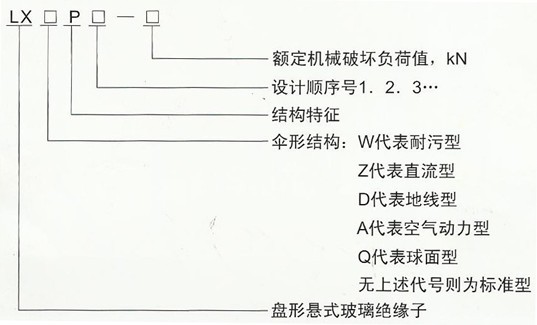

一、型号
二、外形及参数
通用代号 | U160BP/155H | U160BP/170H | U160BP/155H | U160BP/170H |
电气绝缘子型号 | LXHP3-70 | LXHP4-100 | LXHP6-120 | LXHP5-120 |
( mm )公称直径 D | 280 | 280 | 320 | 320 |
( mm )结构高度 H | 155 | 170 | 155 | 170 |
( mm )公称爬电距离 L | 450 | 450 | 550 | 550 |
( mm )联接型式 | 20 | 20 | 20 | 20 |
( kN )机械破坏负荷 | 160 | 160 | 160 | 160 |
( kN )逐个拉伸负荷试验 | 80 | 80 | 80 | 80 |
( kV )工频湿耐受电压 | 50 | 50 | 50 | 50 |
( kV )雷电冲击耐受电压 | 125 | 125 | 125 | 125 |
( P.U )冲击击穿电压 | 2.8 | 2.8 | 2.8 | 2.8 |
( kV )工频击穿电压 | * 130 | * 130 | * 130 | * 130 |
( µV )无线电干扰 ( 10kV,1MHz) | 50 | 50 | 50 | 50 |
( kV )可见电晕 脚 / 帽 | 18/22 | 18/22 | 18/22 | 18/22 |
工频电弧试验 | 0.12s/20kA | 0.12s/20kA | 0.12s/20kA | 0.12s/20kA |
( kg )绝缘子单片净重 | 7.1 | 7.2 | 9.5 | 9.6 |
