RW7-10跌落式熔断器
发布：2021-05-29 09:02:44 阅读：（595）
二、用途
户外高压熔断器适用于及以下电压频率电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥次。
1.40-302.1000m35m/s
熔断器不适用于下述场所
有燃料或爆炸危险的场所。
有剧烈震动或冲击的场所。
有异电化学气体作用及严重空气污秽，烟雾地区。
五、
型号 | 额定电压kv | 额定电流A | 断流容量MVA | 工频干耐受电压kvrms 1 min | 工频湿耐受电压kvrms 1 min | |
上限 | 下限 | |||||
HRW3-10/100 | 10 | 100 | 100 | 10 | 42 | 34 |
HRW3-10/200 | 10 | 200 | 200 | 20 | 42 | 34 |

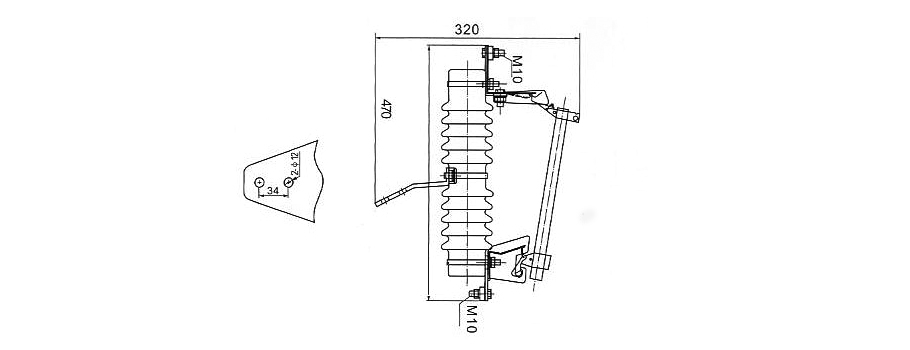

七、安装尺寸
<table ke-zeroborder" border="0" cellspacing="0" style="border-spacing: 0px;font-size: inherit;width: 426.1pt;border: none">
编号No. | 部件名称 | 编号No. | 部件名称 |
1 | 背板 | 7 | 上触头 |
2 | 长螺杆 | 8 | 附属钩 |
3 | 安装支架 | 9 | 操作环 |
4 | 瓷件（或陶瓷绝缘子） | 10 | 熔丝管 |
5 | 接线座 | 11 | 套环接头 |
6 | 上支座 | 12 | 下支座 |
