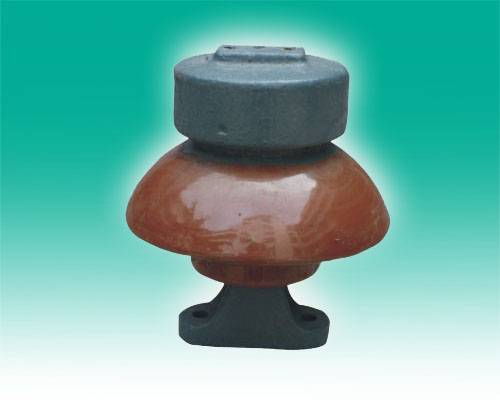

ZPA-ZPB-ZPD针式绝缘子

发布：2021-03-17 02:02:33 阅读：（719）

ZPA-ZPB-ZPD针式绝缘子

产品阐述

产品说明及使用方法：

ZPA、ZPB、ZPD针式绝缘子

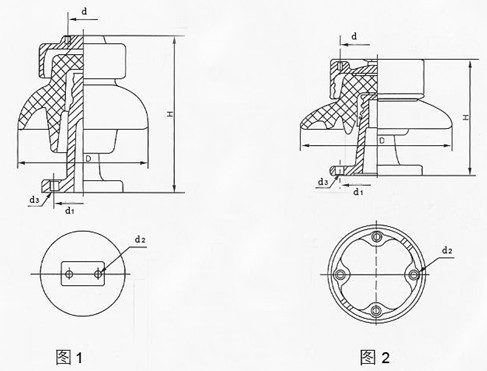

外形及尺寸

产品型号	图号	主要尺寸 mm								主要特性								重量 (kg)
		瓷件高度（H）	最大外径（D）	顶线槽（d）	侧线槽（d₁）	螺纹直径（d₂）	安装孔（d₃）	爬电距离（L）	额定电压(KV)	工频电压 kV r.m.s 不小于				雷电全波冲击电压 kV peak 不小于		弯曲耐受负荷（kN）	弯曲破坏负荷（kN）
		瓷件高度（H）	最大外径（D）	顶线槽（d）	侧线槽（d₁）	螺纹直径（d₂）	安装孔（d₃）	爬电距离（L）	额定电压(KV)	干闪络	湿闪络	湿耐受	击穿	50%闪络	耐受	弯曲耐受负荷（kN）	弯曲破坏负荷（kN）
ZPA-6	1	170	140	36	50	M8	11	170	6	50	28	25	65	70	60	1.4	3.75	2.8
ZPB-10	1	188	160	36	70	M8	11	200	10	60	32	28	78	85	75	1.4	5	4.1
ZPD-10	2	210	250	120	120	M12	15	200	10	70	35	33	85	90	80	2	20	10.6
